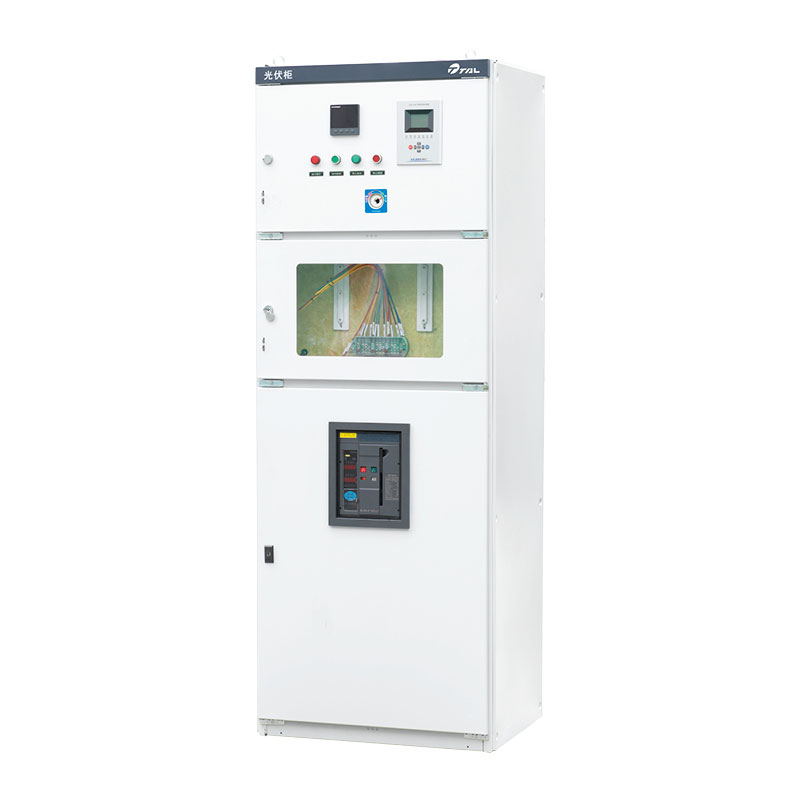

Nízkonapěťová skříň připojená k fotovoltaické síti

Nízkonapěťová skříň napojená na fotovoltaickou síť poskytovaná továrnou Taili shromažďuje elektrickou energii vydanou fotovoltaickým střídačem a je odpovědná za její bezpečný přenos do zátěží a elektrické sítě. Zároveň disponuje komplexními ochrannými, monitorovacími a plánovacími funkcemi.

Hlavní funkce

Nízkonapěťová skříň napojená na fotovoltaickou síť není v žádném případě jednoduchá „připojovací krabice“. Provádí to následující klíčové funkce:

1. Sběr a rozvod energie

· Kolekce: Kombinujte výstup střídavého proudu z více fotovoltaických střídačů do jednoho nebo několika hlavních obvody pro zvýšení účinnosti přenosu.

· Distribuce: Přiměřeně alokujte shromážděnou energii místním zátěžím (pro vlastní potřebu uživatelů) a převádějte zbývající energie do sítě.

2. Bod připojení k síti

· Toto je zákonný demarkační bod mezi fotovoltaickým systémem a sítí. Síťové společnosti obvykle vyžadují měření a monitorování v tomto bodě, aby bylo zajištěno, že fotovoltaický systém nebude mít nepříznivé účinky na mřížka.

3. Funkce komplexní ochrany

· Ochrana proti přetížení a zkratu: Použijte jističe, abyste zabránili poškození zařízení nadměrným proudem nebo způsobit požáry.

· Ochrana proti zpětnému proudu (podle potřeby): Když výroba energie překročí spotřebu elektřiny zátěže, zabránit zpětnému přivádění energie do transformátoru horní úrovně (v některých aplikacích je to zakázáno).

· Ochrana proti ostrovnímu efektu: Toto je základní bezpečnostní funkce systému připojeného k síti. Když je mřížka vypnuto, je nutné rychle odpojit fotovoltaický systém od sítě, aby nedošlo k fotovoltaice přenos energie do odpojovacích vedení, což ohrožuje bezpečnost personálu údržby elektrické sítě. Přestože tuto funkci má i samotný střídač, jako záložní ochrana se obvykle používá rozvodná skříň.

· Ochrana proti přepětí/podpětí, nad/podfrekvenční ochrana: Monitorujte parametry sítě. Jakmile je zjištěna anomálie, jednejte okamžitě k ochraně zařízení a sítě.

· Přepěťová ochrana: Zabraňte přepětím, jako jsou údery blesku, poškození drahých měničů a dalších zařízení.

4. Monitorování a měření

· Inteligentní měřiče: Nainstalujte obousměrné měřiče pro přesné měření výkonu generovaného fotovoltaikou, tedy výkonu dodávané do sítě a výkon odebraný ze sítě. Ty jsou základem pro vyúčtování elektřiny.

· Monitorovací zařízení: Monitorujte parametry, jako je napětí, proud, výkon, výroba energie, účiník v reálu čas prostřednictvím proudových/napěťových transformátorů, měřičů výkonu atd.

5. Spínání a ovládání

· Zajistěte odpojovací spínače, stykače atd. pro usnadnění ručního nebo automatického připojení a odpojení operace, usnadnění údržby a oprav zařízení.

Uveďte prosím následující informace a my vám budeme moci nabídnout lepší služby.

Pro usnadnění lepší komunikace a pro přesné objednávání nám prosím poskytněte jednořádkové schéma váš fotovoltaický systém.
