Vzduch vs pevná 12kV kruhová hlavní jednotka bez SF₆ – která se hodí pro váš projekt?

Po desetiletí fluorid sírový (SF₆) je výchozím izolačním plynem pro vysokonapěťové rozváděče. Jeho dielektrická pevnost a schopnost zhášení oblouku jsou vynikající. Ale existuje úlovek:SF₆je nejvíce známý silný skleníkový plyn, s globálním oteplováním potenciál (GWP) 23 500krát vyšší než CO₂v horizontu 100 let.

Pro projekty, které si nemohou dovolit SF₆Riziko úniku, Taili Electric nabízí dva kompaktní, nulové SF₆, nenáročný na údržbu bez SF6zazvonit hlavní jednotkuřešení: TLH-12 eco vzduchová skříň a TLG-12 pevná izolovaná skříň. Oba spoléhají na vakuová zhášedla pro zhášení oblouku a eliminaci SF₆zcela, ale liší se strukturou a nejvhodnějšími aplikacemi.

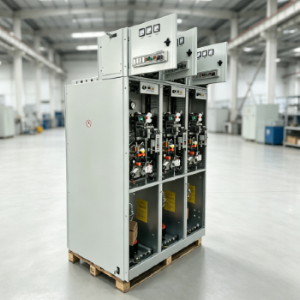

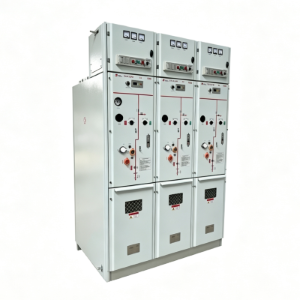

TLH‑12: Izolace suchým vzduchem / dusíkem Vyzváněcí hlavní jednotka

co to je

Klíčové výhody

• Nulový dopad na skleník – pokud dojde k náhodnému proražení nádrže nebo vznikne mikroskopická netěsnost, unikající plyn je prostě čistý vzduch popř dusík. Žádné ekologické postihy, žádné speciální vybavení pro obnovu.
• Bezúdržbový plynový prostor – svařovaná nádrž je navržena pro celoživotní těsnění, takže rutinní kontroly tlaku a doplňování nejsou vyžadováno.
• Kompaktní půdorys – menší než tradiční vzduchová izolace rozváděč, takže je vhodný pro transformátory namontované na podložce a je kompaktní sekundární rozvodny.
• Nákladově efektivní – mezi dvěma SF₆– bezplatné možnosti, TLH‑12 nabízí nižší vstupní cenu, zejména u objemových zakázek.

Věci, které je třeba mít na paměti

• Suchý vzduch/dusík má nižší dielektrickou pevnost než SF₆. Kvalita svařování nádrže a vnitřní stínění musí být přísně kontrolováno.
• U instalací ve vysokých nadmořských výškách (nad 1000 m) izolace vzdálenosti musí být znovu ověřeny.
•

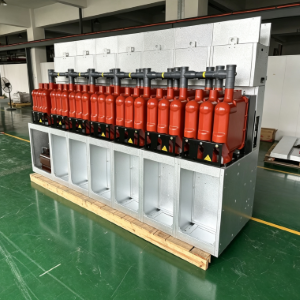

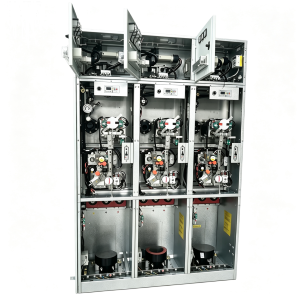

TLG‑12: Pevně izolovaný okruh Jednotka

co to je

Klíčové výhody

• Nulové riziko úniku – není tam žádný plynový prostor, takže ano prostě nic neuteče. Toto je konečná volba, když projekt musí záruka SF₆-zdarma provozu po celý životní cyklus.
• Odolné vůči vlhkosti a kondenzaci – pevné látky zapouzdření chrání vnitřní části před vlhkým vzduchem, solnou mlhou a těžkými látkami prach. Žádná vnitřní tvorba rosy, žádné sledování povrchu.
• Minimální údržba – žádná manipulace s plynem, žádné tlakoměry, ne plnicí ventily. Rutinní pozornost je omezena na vnější stínění a spojovací body.
• Extrémně kompaktní – pevný izolovaný modul to umožňuje menší rozměry skříně, což je rozhodující výhoda ve stísněných podzemní komory nebo kontejnerové rozvodny.

Věci, které je třeba mít na paměti

• Proces odlévání epoxidu vyžaduje vysokou přesnost výroby – jakákoli mezera nebo porucha rozhraní může ovlivnit dlouhodobou spolehlivost.
• Při nepřetržitém vysokoteplotním provozu polovodivé stínící vrstva by měla být pravidelně kontrolována.
• Počáteční cena je vyšší než u TLH‑12, ale to je často kompenzovány nižšími náklady na podporu místa.

Srovnávací tabulka: TLH‑12 vs. TLG‑12 na a Pohled

Které SF₆-Bezplatná vyzváněcí hlavní jednotka, měli byste si vybrat?

TLH-12 i TLG-12 jsou plně funkční vyhovují normám řady IEC 62271 a lze je nakonfigurovat tak, aby vyhovovaly OEM specifické projektové požadavky na napětí, ochranu a měření.

Vyberte TLH‑12, pokud:

• Pořizujete velké množství pro standardní distribuci sítě nebo kontejnerové rozvodny.
• Místo není extrémní – běžná vnitřní / venkovní teplota a vlhkost.
• Chcete cenově výhodný vstup do SF₆-bezplatná technologie bez obětování výkonu.
• Můžete přijmout menší kontrolu těsnění během roku údržbu a není absolutně nutné odstraňovat zadržování plynu.

Vyberte TLG‑12, pokud:

• Instalace je ve vysoce rizikovém prostředí – pod zemí suterény, pobřežní zóny solné mlhy nebo trvale kondenzující podmínky.
• Zátěž je kritická (nemocnice, datová centra, klíčový průmysl procesy) a neplánované výpadky jsou nepřijatelné.
• Chcete naprostý klid, pokud jde o únik plynu – žádný plyn, žádné úniky, žádné výjimky.
• Prostorový rozpočet je extrémně napjatý – každý centimetr šířka skříně je důležitá.

Perspektiva skutečného světa: Jaký projekt Týmy říkají

Nedávný zámořský solární projekt v Filipíny porovnaly obě možnosti. Inženýrský tým vybral TLH‑12 64 distribučních míst kolem solární farmy, protože místo bylo otevřené, dobře větrané, a místní společnost přijala izolaci suchým vzduchem. Pro vnitřní spínání stanice uvnitř budovy pobřežní správy, zvolili TLG‑12 – protože solná mlha a vysoká vlhkost dříve způsobovaly selhání sledování konvenční vzduchem izolované zařízení.

Tento smíšený přístup je stále více běžné: použijte každýzazvonit hlavní jednotkukde přináší největší hodnotu.

TAILI Electric: Váš partner pro SF₆- Bezplatná distribuce

TAILI Electric nabízí jak suchý vzduch TLH‑12 / dusíková jednotka a jednotka TLG‑12 s pevnou izolací jako standardní produkty, s flexibilní přizpůsobení pro exportní projekty. Všechny jednotky jsou smontovány z výroby a plně otestováno před dodáním. Náš inženýrský tým vám může pomoci:

• Vyhodnoťte podmínky na místě a vyberte nejvhodnější okruh jednotka
• Přizpůsobte napětí, ochranu a pomocné napájení místní síti kódy
• Poskytujte dvojjazyčnou dokumentaci a vzdálenou technickou podporu

Kontaktujte TAILI Electric ještě dnes a proberte to který SF₆-uvolnitzazvonit hlavní jednotkunejlépe vyhovuje vašemu dalšímu projektu.
