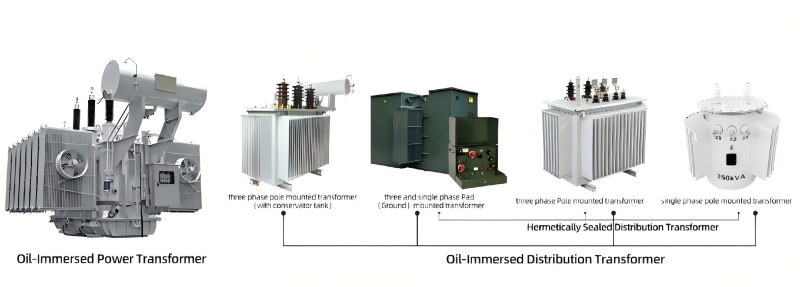

Typový transformátor ponořený do oleje

TAILI je výrobcem a dodavatelem transformátorů ponořených do oleje. Naše produkty jsouvýkonové transformátoryve kterém jsou železné jádro a vinutí (cívky) zcela ponořeny do speciálně upraveného izolačního oleje (transformátorového oleje), přičemž olej slouží jako hlavní izolace a chladicí médium.

Hlavní konstrukční prvky:

1. Tělo transformátoru

Jádro: Magnetická dráha vytvořená stohováním plechů z křemíkové oceli, uzemněná.

Vinutí: Vysokonapěťové a nízkonapěťové cívky vyrobené z měděných nebo hliníkových drátů, hlavní součást pro generování elektromagnetické konverze.

2. Olejová nádrž a izolační olej

Olejová nádrž: Svařená s ocelovými deskami, schopnými pojmout tělo transformátoru a izolační olej, vyžadující těsnění.

Izolační olej: Obvykle minerální olej. Poskytuje funkce izolace, odvodu tepla a zhášení oblouku.

3. Chladicí systém

Díky přirozené konvekci oleje nebo nucenému oběhu je teplo transportováno z interiéru do zařízení pro odvod tepla v olejové nádrži.

Běžné způsoby chlazení:

· ONAN (samochladicí v olejové lázni): Odvod tepla přirozenou konvekcí oleje a vzduchu (stěny skříně nebo žebra pro odvod tepla). Vhodné pro malé a středně velké transformátory.

· ONAF (vzduchové chlazení ponořené do oleje): Nainstalujte ventilátory na zařízení pro odvod tepla, abyste vynutili chlazení vzduchem. Zvyšuje kapacitu.

· OFAF (silné chlazení olejem vzduchem): Použijte olejová čerpadla k vynucení cirkulace oleje a posílení nuceného chlazení vzduchu. Používá se pro velké transformátory.

· OFWF (silné olejové chlazení vodou): Použijte olejová čerpadla k vynucení cirkulace oleje a chlazení horkého oleje pomocí vodních chladičů. Kované transformátory nebo oblasti s dostatečnou zásobou vody.

4. Ochranný a monitorovací systém:

· Zásobník oleje (olejový polštář): Upravuje objem oleje podle teplotních změn, snižuje kontaktní plochu mezi olejem a vzduchem a oddaluje stárnutí oleje.

· Absorbér (odvzdušňovač): Obsahuje silikagel, absorbující vlhkost ze vzduchu vstupujícího do olejové nádrže.

· Plynové relé (plynové relé): Instaluje se na olejové potrubí, když dojde k malé vnitřní poruše nebo závažná porucha způsobí nárůst průtoku oleje, vyšle signál nebo se vypne. Nejdůležitější neelektrická ochrana.

· Nevýbušná trubka (přetlakový ventil): Když se vnitřní tlak prudce zvýší, prolomí se membrána odolná proti výbuchu nebo se otevře ventil, aby se uvolnil tlak, čímž se zabrání explozi olejové nádrže.

· Teploměr: Monitoruje nejvyšší teplotu oleje.

· Ukazatel hladiny oleje: Ukazuje hladinu oleje v olejové nádrži.

Ve srovnání se suchými transformátory jsou výhody olejových transformátorů:

1. Větší kapacita a vyšší úroveň napětí

2. Vysoká účinnost odvodu tepla a silná přetížitelnost

3. Dlouhá životnost izolace a vysoká spolehlivost

4. Dobrý ekonomický výkon

5. Relativně nižší hladina hluku

6. Vyspělá technologie údržby

Kdy zvolit olejový transformátor?

1. Hladina vysokého napětí (nad 35 kV).

2. Požadavek na velkou kapacitu (více než 2000 kVA).

3. Instalováno venku nebo samostatněrozvodnys dobrými podmínkami požární izolace.

4. Citlivé na počáteční investiční náklady as dostatečnými možnostmi provozu a údržby.

5. Venkovní scénáře s přísnými požadavky na provozní hluk.
