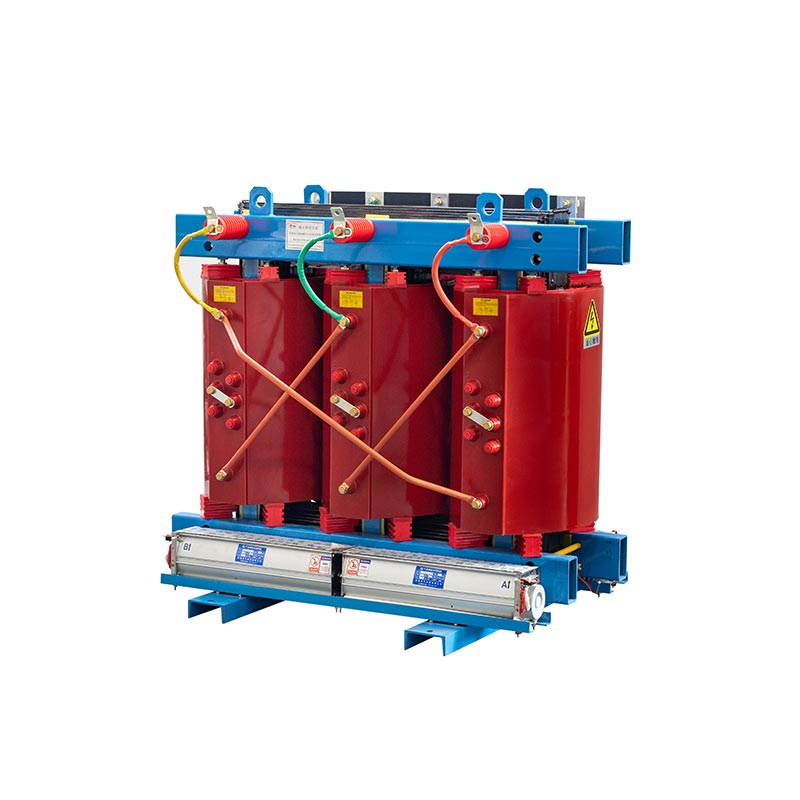

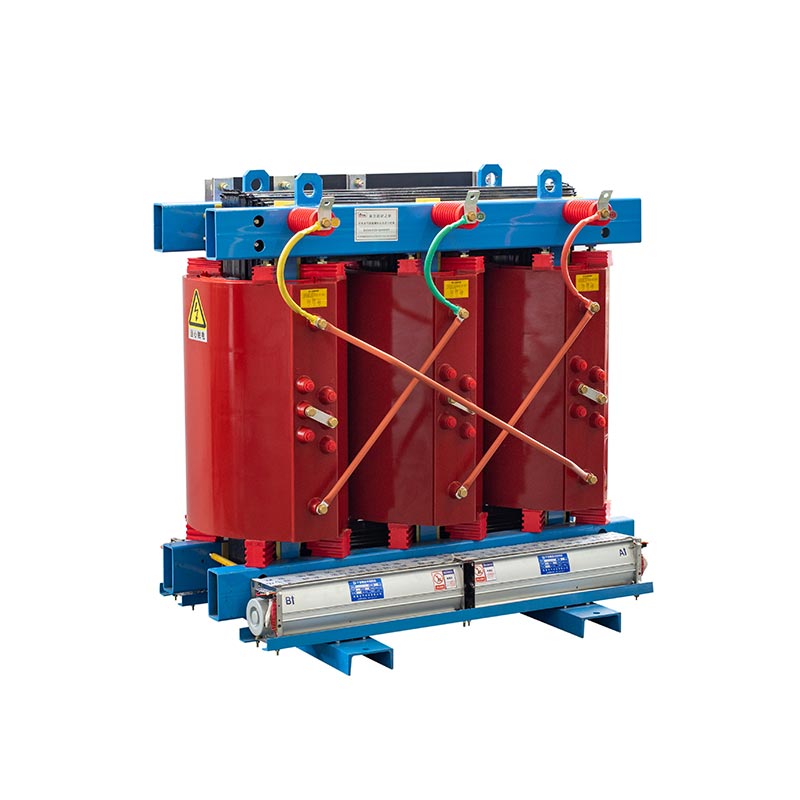

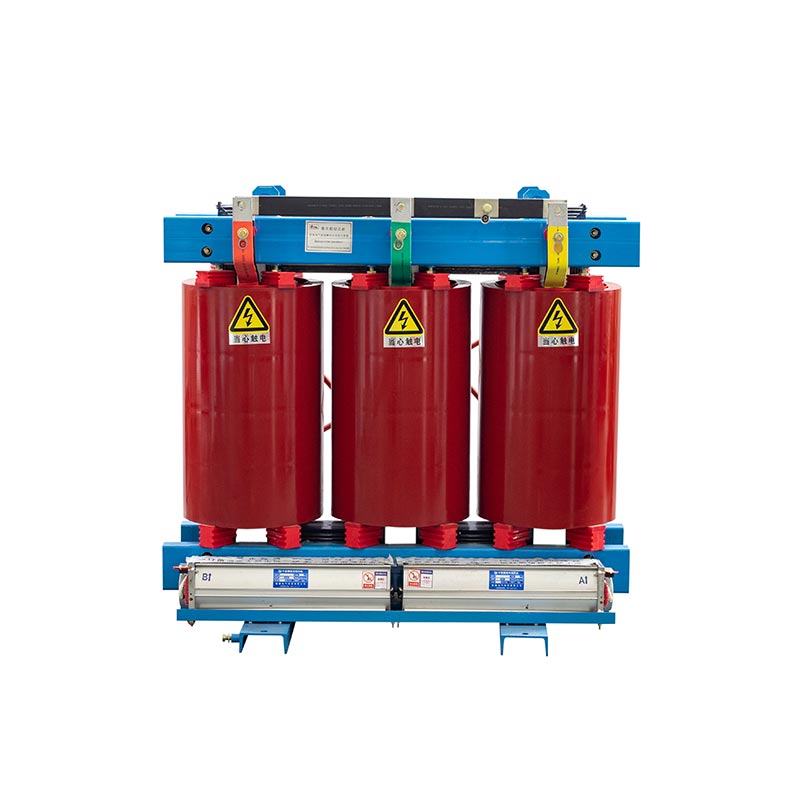

Distribuční transformátor suchého typu litý z epoxidové pryskyřice

Hlavní rysy

Díky svým jedinečným konstrukčním vlastnostem a vynikajícím izolačním materiálům mají distribuční transformátory suchého typu lité z epoxidové pryskyřice následující významné výhody.
Bezolejový, nehořlavý, ohnivzdorný: Vnitřek neobsahuje izolační olej. Používá se pevné izolační materiály, jako je epoxidová pryskyřice, zásadně eliminující rizika požáru, výbuchu a oleje únik.
Bezpečnost životního prostředí: Bez toxických látek. I když je poškozen, neznečistí prostředí.
Údržba je jednoduchá: Na rozdíl od olejových transformátorů není potřeba pravidelně kontrolovat hladina a kvalita oleje. Náročnost údržby je malá.
Flexibilní instalace: Má nízké požadavky na instalační základ a lze jej instalovat na těžiště, čímž se snižují ztráty na vedení.
Odolný vůči vlhkosti a nečistotám: Vinutí, která prošla speciální úpravou, mají vynikající vlastnosti odolné proti vlhkosti a korozi.

Na základě těchto charakteristik jsou scénáře použití distribučních transformátorů suchého typu lité z epoxidové pryskyřice také velmi rozsáhlé.

Aplikace

Obchodní a civilní stavby: Výškové budovy, obchodní centra, nemocnice, školy, data centra atd.
Veřejná doprava a infrastruktura: Letiště, doky, stanice metra, ropné plošiny, atd.
Průmyslová zařízení: Tovární dílny, CNC strojní zařízení atd. v oblastech s vysokým požárem požadavky na prevenci.
Nová energetická pole: Solární energie, větrná energie atd. systémy zelené energie

Standardní specifikace

1. Použitelná specifikace: IEC 60076 / IEEE
2. Jmenovitá kapacita: až 4000 KVA
3. Primární napětí: do 35kV
4. Sekundární napětí: 380/400/415V nebo přizpůsobené
5. Materiály vinutí: měď/hliník
6. Nárůst teploty: 90 -100 ℃ nebo přizpůsobené
7. Způsob chlazení: ONAN8.Frekvence: 50Hz/60Hz
9. Napětí odboček: ±5% / ±2x2,5% nebo přizpůsobené
10. vektorová skupina: Dyn11 / Yyn0 / Yd11

Třída izolace

Distribuční transformátor suchého typu litý z epoxidové pryskyřice má tři obecné třídy izolace. Hlavní charakteristikou izolace má zajistit dielektrickou pevnost a odolat určitým teplotním limitům. Třídy izolace jsou

Evropská norma (IEC 60076):

Třída A: Maximální teplota vinutí 105°C.
Třída E: Maximální teplota vinutí 120°C.
Třída B: Maximální teplota vinutí 130°C.
Třída F: Maximální teplota vinutí 155°C.
Třída H: Maximální teplota vinutí 180°C.
Třída C: Maximální teplota vinutí 220°C.

Americký standard (ANSI/IEEE C57.12.01):

Třída 105: Maximální teplota vinutí 105°C.
Třída 150: Maximální teplota vinutí 150°C.
Třída 220: Maximální teplota vinutí 220°C.

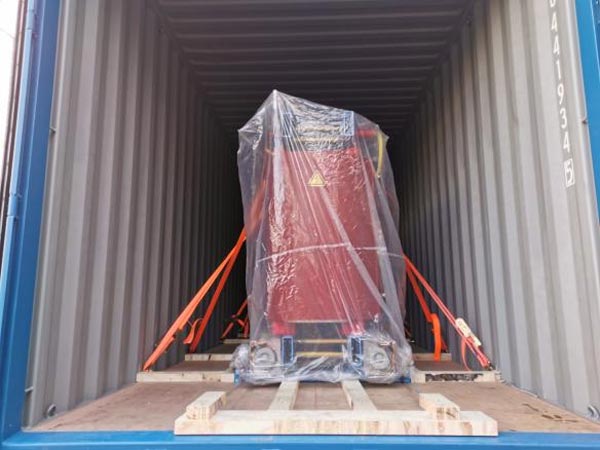

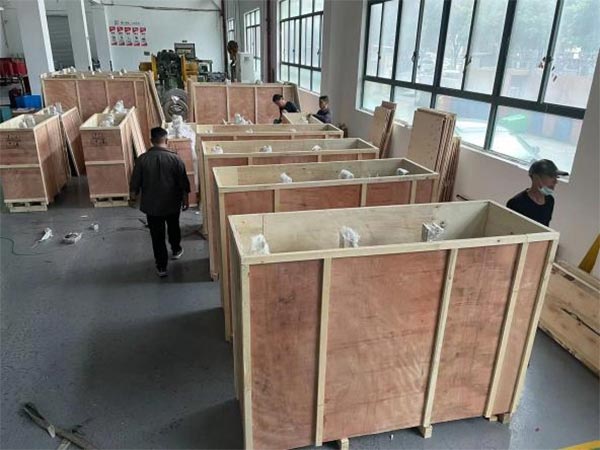

Balíčková metoda

Uveďte prosím následující informace a my vám budeme moci nabídnout lepší služby.

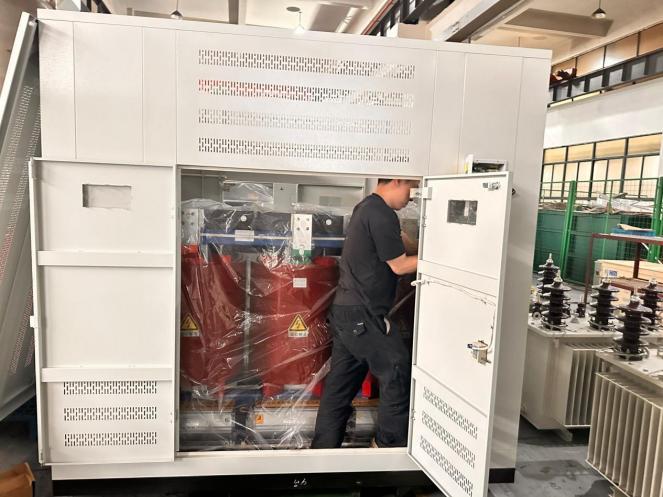

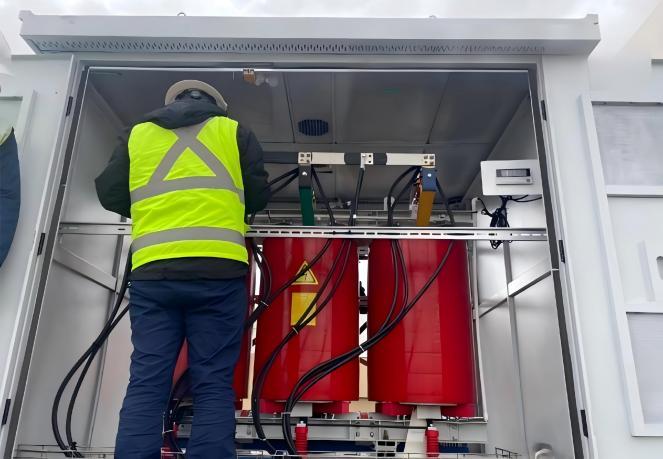

Scénáře aplikace produktu

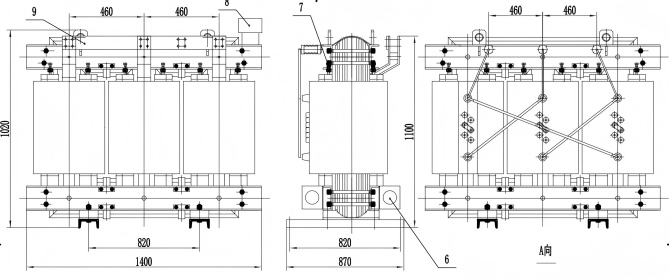

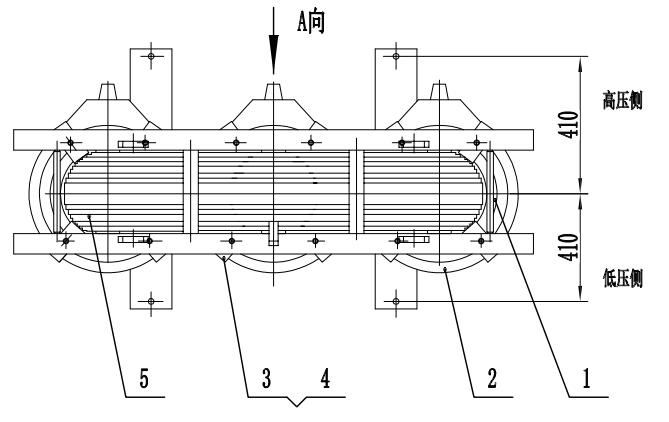

Technické parametry produktu

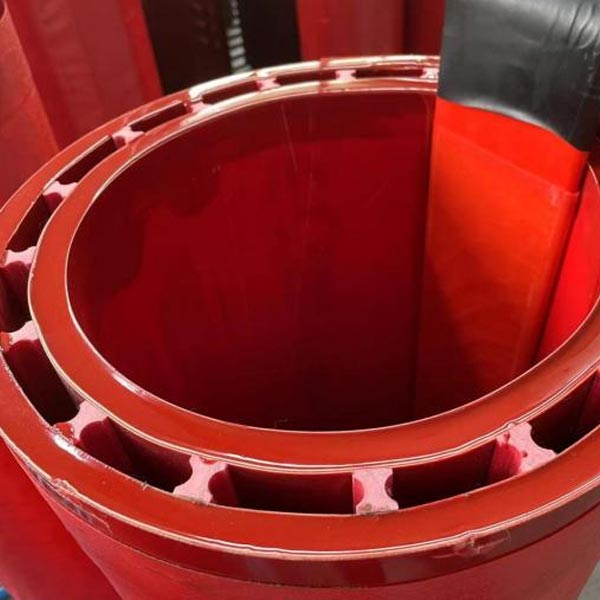

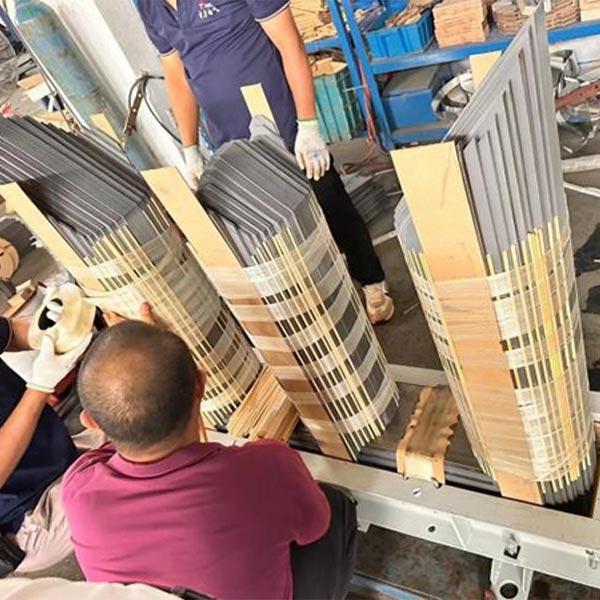

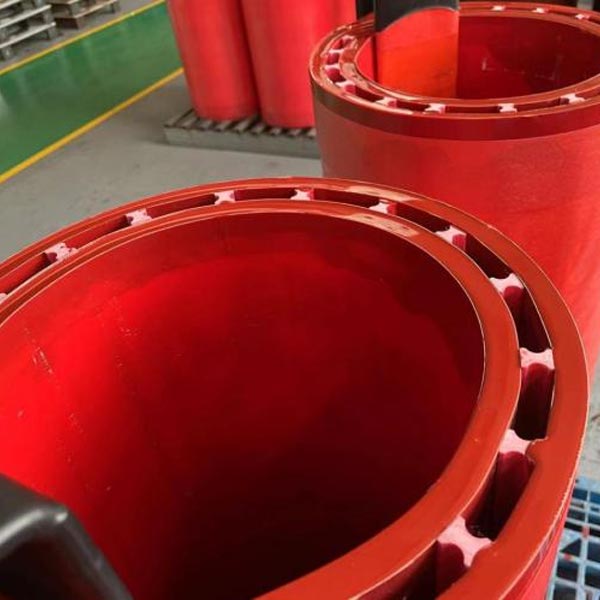

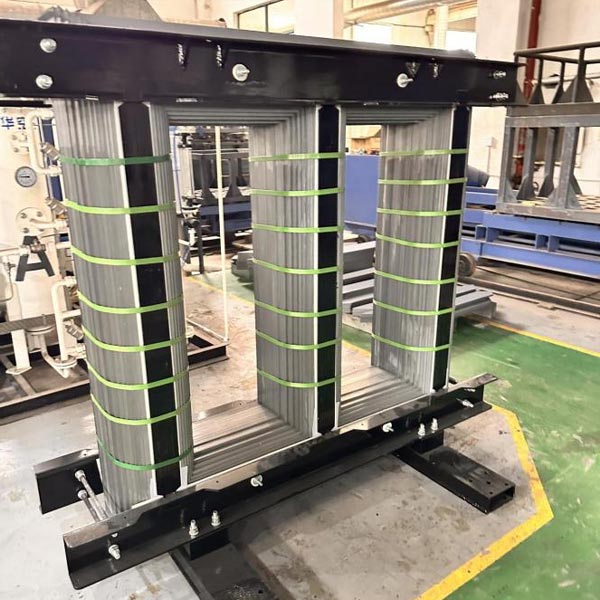

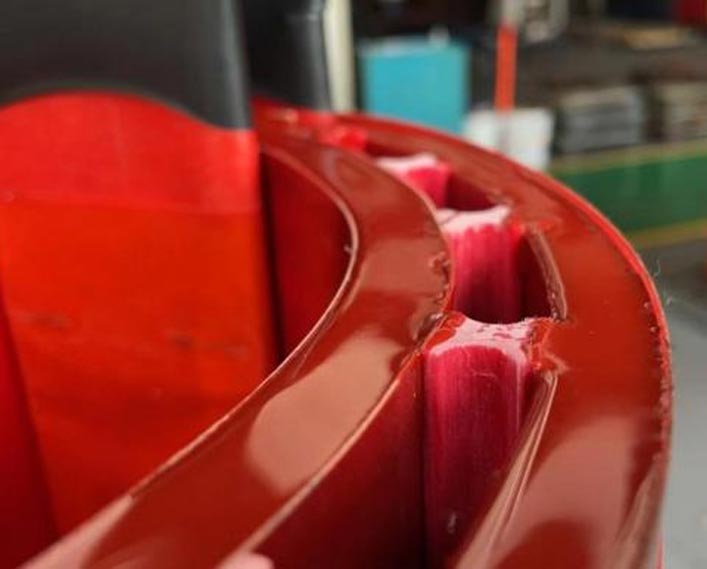

Výroba

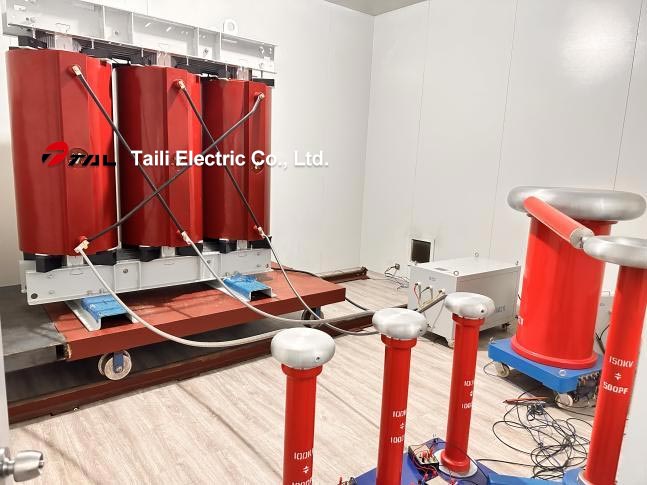

Test

Rutinní testy:

· Měření poměru napětí a kontrola fázového posunu
· Test izolačního odporu
· Měření odporu vinutí
· Zkouška odolnosti proti napětí
· Vyvolejte test odolnosti proti přepětí
· Měření ztrát naprázdno a budícího proudu
· Měření impedance zkratu a ztráty zátěže
· Měření poměru napětí a kontrola fázového posunu
· Test izolačního odporu
· Měření odporu vinutí
· Zkouška odolnosti proti napětí
· Vyvolejte test odolnosti proti přepětí
· Měření ztrát naprázdno a budícího proudu
· Měření impedance zkratu a ztráty zátěže

Typové zkoušky

· Test světelného impulsu
· Test nárůstu teploty
