Proč si vybrat smykem montovanou rozvodnu pro solární projekty v Jižní Americe?

TAILI Electric je v popředí navrhování na mírusmyková rozvodnařešení pro mezinárodní solární projekty s kapacitami dosahujícími až 3 200 kVA. Tento článek zkoumá, proč tento design s otevřeným rámem překonává tradiční uzavřené KIOSK a kompaktní rozvodny, zejména v náročných pouštních prostředích Jižní Ameriky.

Co je smykem montovaná rozvodna?

Rozvodna namontovaná na smyku je prefabrikovaná jednotka rozvodu energie, kde jsou všechny hlavní komponenty – vysokonapěťový rozváděč, transformátor a nízkonapěťové rozvodné panely – integrovány do jediného ocelového základního rámu.

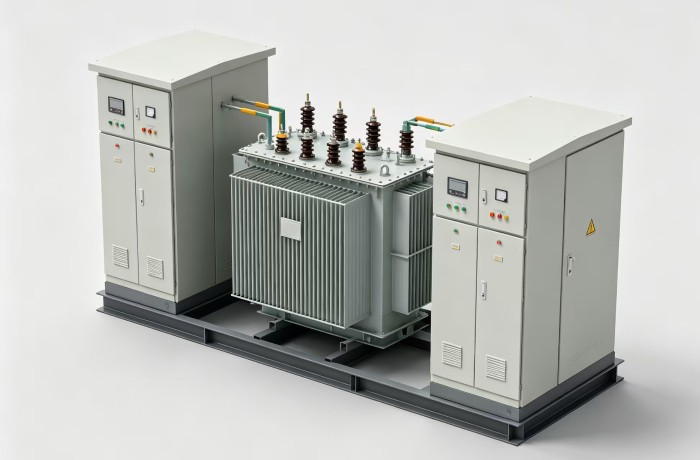

Přizpůsobená rozvodna TAILI Electric namontovaná na smyku se vyznačuje charakteristickou otevřenou konfigurací: transformátor ponořený v oleji je umístěn uprostřed, s nezávislými vysokonapěťovými a nízkonapěťovými/měřicími skříněmi na obou stranách – všechny jsou namontovány na unifikované ocelové liště.

Tato filozofie designu je v ostrém kontrastu s uzavřenými KIOSK nebo kompaktními rozvodnami, kde je veškeré vybavení umístěno v kovové skříni.

Proč design Open-Frame? Tři klíčové výhody

1. Vynikající odvod tepla v podmínkách pouště

Solární projekty napříč Jižní Amerikou – od pouště Atacama v Chile až po vysokohorské pláně Argentiny – čelí extrémním teplotám a intenzivnímu slunečnímu záření.

V rozvodně namontované na smyku je radiátor transformátoru přímo vystaven okolnímu vzduchu. Toto přirozené konvekční chlazení přináší:

Žádné další chladicí ventilátory – eliminace běžného bodu selhání Žádné riziko vnitřního přehřátí, které by si vynutilo snížení výkonu transformátoru Optimální tepelný výkon i během špičkových poledních podmínek

Naproti tomu uzavřené rozvodny KIOSK zachycují teplo ve svých kovových krytech. V pouštním prostředí mohou vnitřní teploty vyšplhat výrazně nad okolní teplotu, což nutí transformátory pracovat se sníženou kapacitou – nákladný kompromis pro jakoukoli solární farmu.

2. Zjednodušená instalace a údržba

Thesmyková rozvodnaje plně zapojeno a testováno v továrně. Instalace na místě vyžaduje pouze:

Připojení externích kabelů Umístění jednotky na připravený základ

Modulární, otevřený design znamená, že transformátor a rozváděč zůstávají nezávisle přístupné. Pracovníci údržby mohou provádět servis jednotlivých komponent, aniž by se museli potýkat s objemnými dveřmi krytu nebo rozebírat celou konstrukci.

3. Soulad s místními standardy sítě

To je možná ta nejpřesvědčivější výhoda: rozvodna s otevřeným rámem na smyku se stala de facto standardem pro solární projekty v celé Jižní Americe.

Země včetně:

Chile

Peru

Argentina

Honduras

Venezuela

...

široce přijali tuto konfiguraci pro fotovoltaické instalace. Místní energetické společnosti a provozovatelé sítí jsou obeznámeni s návrhem, kontrolními protokoly a akceptačními kritérii. Volba ližiny montované rozvodny výrazně zjednodušuje schvalování připojení k síti

proces.

Smyková řešení TAILI Electric: Dvě možnosti dopravy

Dodávka velkého elektrického vybavení na vzdálená místa projektu po celé Jižní Americe představuje jedinečné logistické výzvy. TAILI Electric nabízí dvě přepravní konfiguracesmyková rozvodna, každý optimalizovaný pro různá měřítka projektů a logistické požadavky.

Možnost 1: Integrovaná jednodílná lyžina

Konstrukce: Vysokonapěťová skříň, transformátor a nízkonapěťová skříň jsou přivařeny k jedné ocelové základně. Veškeré vnitřní rozvody jsou dokončeny ve výrobě.

Výhody: Minimální instalační práce na místě – spusťte, připojte a zapněte

Pevné polohy zařízení eliminují riziko posunu vnitřních měděných přípojnic nebo kabelů během námořní přepravy

Nejvyšší spolehlivost pro kritické aplikace

Nejvhodnější pro: Výkony do 800 kVA

kde může být kompletní sestava odeslána jako jeden celek.

Zvážení: Vyšší náklady na dopravu kvůli větší celkové ploše.

Možnost 2: Šroubovaná lyžina děleného typu

Konstrukce: Základna je rozdělena na tři segmenty – vysokonapěťovou sekci, transformátorovou sekci a nízkonapěťovou sekci. Zařízení mezi sekcemi se spojuje pomocí předem vyrobených flexibilních měděných přípojnic nebo flexibilních kabelů.

Jednotky jsou baleny samostatně v továrně a dodávány v jednotlivých přepravkách. Na místě jsou sekce sešroubovány dohromady a předem vyrobené pružné spoje jsou spojeny.

1, Výhody: Každá sekce se vejde do standardního 40stopého HQ kontejneru – není vyžadována nadměrná přeprava

2，Výrazně snížené náklady na námořní dopravu se spolehlivějším plánováním plavidel

3, Pro vnitrostátní silniční dopravu v Číně není vyžadováno žádné povolení nadměrné velikosti

4，Flexibilnější místní doprava na místo konečného projektu

5，Snížené riziko poškození – radiátory a porcelánové izolátory dostávají speciální ochranné obaly

6，Důležitá poznámka: Pouze základna je mechanicky rozdělena. Všechna elektrická připojení používají předem vyrobené flexibilní konektory, které minimalizují práci na místě instalace na naprosté minimum.

Společné požadavky na balení pro všechny zásilky

Bez ohledu na to, která možnost dopravy je zvolena, TAILI Electric dodržuje přísné balicí protokoly:

1, Integrované kluzné zásilky: Základna musí být svařena standardním zvedáním a přivazováním kontejnerů

body, s ocelovými lany zajišťujícími zařízení uvnitř kontejneru

2, Transformátorové radiátory a porcelánové izolátory: Získejte specializované protikolizní a

ochrana proti slané mlze/dešti pro námořní tranzit

3，Rozváděč vysokého a nízkého napětí: Plně utěsněný v plastu pro vodotěsnost a prach

ochrana během přepravy a skladování na místě

Aplikační scénáře

Přizpůsobená řešení rozvoden namontovaných na smyku společnosti TAILI Electric jsou nasazována v různých aplikacích: Fotovoltaické solární farmy (primární aplikace) Většina jednotek rozvoden namontovaných na smyku TAILI slouží jako stupňovité transformátory pro solární FV elektrárny. Mezi typické konfigurace patří:

Těžební a průmyslové projekty

Kromě solární energie je rozvodna namontovaná na smyku také široce používána v těžebních operacích v Chile a Peru, stejně jako v obecných průmyslových zařízeních vyžadujících spolehlivou distribuci energie s rychlým nasazením.

Závěr

Stanice namontovaná na smyku si vydobyla svou pozici preferovaného řešení pro solární projekty v celé Jižní Americe díky kombinaci praktických výhod:

1, Vynikající odvod tepla v pouštním prostředí – žádné chladicí ventilátory, žádné snížení výkonu

2，Zjednodušená instalace a údržba – továrně zapojené, nezávisle přístupné komponenty

3，Soulad s místními standardy sítě – hladší schvalování, rychlejší uvedení projektu do provozu

4，Flexibilní možnosti dopravy – jednodílný pro menší projekty, dělený typ pro větší instalace s logistickými omezeními

TAILI Electric přináší roky zkušeností s navrhováním a výrobou přizpůsobených řešení rozvoden namontovaných na smyku pro mezinárodní trhy. S kapacitami až 3 200 kVA a konfigurací napětí přizpůsobenou specifickým požadavkům země dodává TAILI distribuci energie na klíč, která spolehlivě funguje v nejnáročnějších prostředích světa.

Pro svůj další solární projekt v Jižní Americe zvolte řešení, kterému místní energetické společnosti důvěřují – vyberte sismyková rozvodnaod společnosti TAILI Electric.
