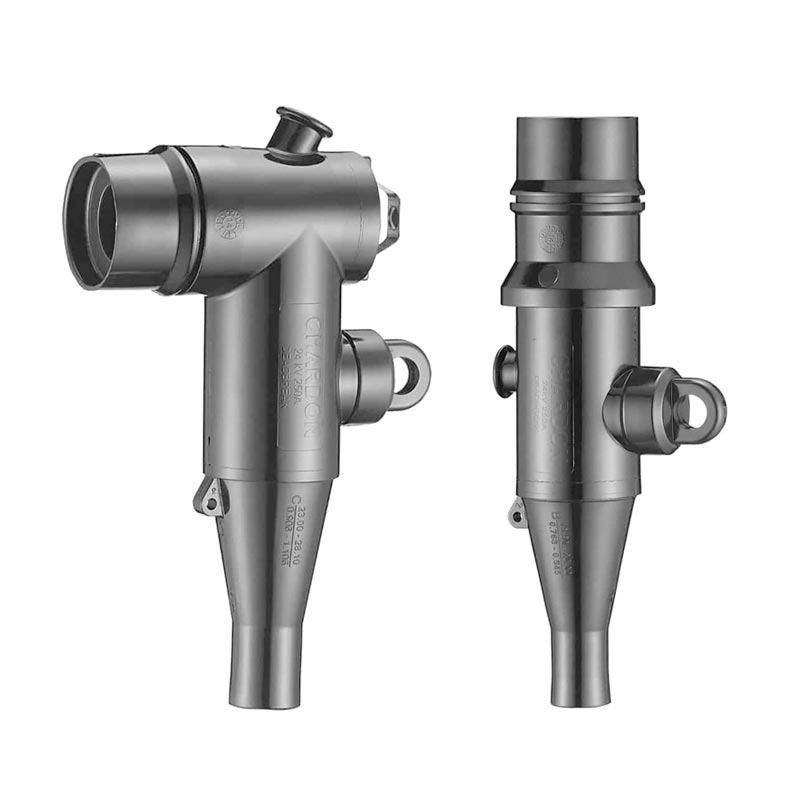

Jak oddělitelné konektory zvyšují bezpečnost v instalacích vysokonapěťových rozvaděčů?

Ve světě rozvodů vysokého napětí není bezpečnost pouze prioritou – je to samotný základ, na kterém jsou vybudovány spolehlivé energetické systémy. Oddělitelné konektory, často přehlížené jako jednoduché součásti, hrají klíčovou roli při ochraně personálu i zařízení během instalace, údržby a provozu. Ve společnosti Taili Electric Co., Ltd. jsme strávili desetiletí zdokonalováním těchto kritických rozhraní, abychom zajistili, že když vytvoříte spojení, vytvoříte také bariéru proti poruchám, obloukům a neplánovaným výpadkům. Naše inženýrská filozofie se soustředí na myšlenku, že dobře navržený oddělitelný konektor přemění potenciální nebezpečí na řízené, předvídatelné rozhraní. Začleněním pokročilých materiálů a přesné výroby naše továrna dodává řešení, která překračují mezinárodní standardy a poskytují klid v každém spoji.

Moderní instalace vysokonapěťových rozváděčů vyžadují komponenty, které vydrží drsná prostředí a zároveň umožňují rychlé a bezpečné zásahy.Oddělitelné konektoryjsou neopěvovanými hrdiny v tomto ekosystému, kteří umožňují viditelné odpojení a testování, aniž by byli pracovníci vystaveni živým částem. Na rozdíl od tradičních šroubových spojů, které vyžadují těžké nástroje a blízkost zařízení pod napětím, naše oddělitelné konektory nabízejí dotykově bezpečné rozhraní. Tato zásadní změna designu drasticky snižuje riziko vzniku obloukových výbojů, které zůstávají jednou z nejnebezpečnějších událostí v elektroinstalaci. V tomto článku rozebereme technické a provozní výhody těchto zařízení a ukážeme, proč jsou pro moderní bezpečnostní protokoly nepostradatelná. Když vás provedeme specifiky, nezapomeňte, že každý komponent, který vyrábíme, je důkazem našeho závazku chránit životy a majetek.

Obsah

• Proč jsou oddělitelné konektory kritickým bezpečnostním prvkem ve vysokonapěťových rozvaděčích?
• Jak oddělitelné konektory snižují riziko obloukového výboje během instalace a údržby?
• Proč jsou parametry materiálu a designu zásadní pro spolehlivý výkon?
• Jak naše továrna zajišťuje stálou kvalitu kabelového příslušenství?
• Shrnutí: Bezpečnostní hrana oddělitelných konektorů
• Často kladené otázky (FAQ)

Proč jsou oddělitelné konektory kritickým bezpečnostním prvkem ve vysokonapěťových rozvaděčích?

Oddělitelné konektory jsou rozhraním mezi napájecím kabelem a rozvaděčem a jejich konstrukce přímo ovlivňuje celkovou bezpečnost instalace. Na rozdíl od pevných připojení umožňují oddělitelné konektory kontrolovaný bod odpojení. To znamená, že během rutinních kontrol nebo nouzových situací mohou technici izolovat okruh bez demontáže celé sestavy. Naše továrna zkonstruovala tyto konektory tak, aby poskytovaly jasné a viditelné přerušení, které je základním požadavkem pro postupy uzamčení/označení. Schopnost vizuálně ověřit izolaci eliminuje dohady a výrazně snižuje možnost náhodného kontaktu s částmi pod napětím. Ve vysokonapěťových systémech, kde se napětí obvykle pohybuje od 5 kV do 35 kV, může i malá chyba vést ke katastrofickým následkům. Začleněním kapacitních testovacích bodů do našich návrhů umožňujeme nerušivou detekci napětí a přidáváme další vrstvu ověření před jakýmkoli fyzickým kontaktem.

K jejich bezpečnostnímu profilu dále přispívá mechanická konstrukce oddělitelných konektorů. Jsou konstruovány tak, aby vydržely magnetické síly spojené se zkratovými proudy. V případě poruchy by se slabé spojení mohlo stát střelou nebo bodem zapálení oblouku. Naše konektory jsou však navrženy s robustními západkovými mechanismy, které zachovávají integritu i při extrémním tlaku. Stínící vrstvy uvnitř konektoru také zajišťují rovnoměrné rozložení elektrického pole a zabraňují částečnému vybití – tichému nepříteli, který časem narušuje izolaci. Ve společnosti Taili Electric Co., Ltd. pohlížíme na každý konektor jako na strážce kontinuity. Použití vodivých pryžových vložek a designů faradayových klecí v našemkabelové příslušenstvízajišťuje zvládnutí stresu a neexistují žádné dutiny, kde by mohlo dojít k ionizaci. Tato pozornost věnovaná detailům znamená, že rozváděč zůstává bezpečný po desetiletí provozu, nejen v první den.

Jak oddělitelné konektory snižují riziko obloukového výboje během instalace a údržby?

Obloukový výboj je hlavní příčinou zranění mezi elektrotechnickými pracovníky. Dochází k němu, když je porušena izolace nebo izolace mezi vodiči, což umožňuje proudění vzduchem. Oddělitelné konektory toto riziko zmírňují prostřednictvím několika základních konstrukčních prvků. Za prvé, poskytují rozhraní mrtvého přerušení, což znamená, že obvod je odpojen před fyzickým oddělením, když jsou dodrženy správné postupy. Skutečná bezpečnostní inovace však spočívá v možnosti variant s odlehčením zátěže. Pro aplikace vyžadující živé spínání naše továrna vyrábí konektory s technologií zhášení oblouku. Tato zařízení využívají tlak generovaný obloukem k jeho prodloužení a ochlazení v ablační komoře, čímž jej bezpečně uhasí. Tato schopnost znamená, že operátoři mohou odpojit zátěže za kontrolovaných podmínek, aniž by se vystavovali energii výbuchu.

Dalším kritickým aspektem je design bezpečný na dotek. Všechny vodivé části jsou hluboko zapuštěny v izolačních materiálech. Když je zapojen oddělitelný konektor, je připojení plně stíněné. Pokud technik potřebuje otestovat kabel, může použít vyhrazený testovací bod nebo u některých provedení jej částečně odpojit pomocí brokovnice a přitom zůstat v bezpečné vzdálenosti. Naše kabelové příslušenství je navrženo tak, aby se bezproblémově propojilo se standardními hot-stick nástroji a zajistilo, že ruce zůstanou mimo nebezpečné zóny. Níže uvedená tabulka ukazuje klíčové parametry naší nejoblíbenější řady oddělitelných konektorů a zdůrazňuje funkce, které přímo přispívají ke zmírnění obloukového výboje.

Jak je vidět v tabulce, naše továrna upřednostňuje vysoké hodnocení BIL a testovací body v celém sortimentu. Zahrnutí možností přerušení zátěže u vybraných modelů poskytuje flexibilitu pro instalace, kde provozní bezpečnost vyžaduje spínání pod napětím. Kromě hardwaru zajišťují školení a dokumentace, které poskytujeme, že uživatelé chápou limity a možnosti zařízení. Snížením potřeby pracovat v blízkosti živých částí a řízením energie oblouku, když je nutné odpojení, naše oddělitelné konektory tvoří impozantní obranu proti obloukovým výbojům.

Proč jsou parametry materiálu a designu zásadní pro spolehlivý výkon?

Výkon oddělitelných konektorů není náhodný; je výsledkem pečlivé materiálové vědy a přesného inženýrství. Primárním izolačním materiálem použitým v našem kabelovém příslušenství je pryž EPDM, vybraná pro svou vynikající dielektrickou pevnost, odolnost proti povětrnostním vlivům a flexibilitu. Na rozdíl od tuhých materiálů umožňuje EPDM konektoru vytvořit těsné, s přesahem do pouzdra, vylučující vzduch a vlhkost – dva hlavní přispěvatele k selhání izolace. Naše továrna používá patentovaný proces míšení, který zvyšuje odolnost proti sledování a zajišťuje, že i když dojde ke kontaminaci povrchu, materiál nebude karbonizovat a nevytvoří vodivou cestu. To je zvláště důležité ve znečištěném nebo pobřežním prostředí, kde sůl a prach mohou degradovat menší materiály.

Konstrukční parametry, jako je povrchová vzdálenost, kontaktní tlak a kontinuita stínění, jsou přísně definovány. Například vnitřní geometrie konektoru musí zajistit plynulé odstupňování elektrického pole od vysokonapěťového vodiče k uzemněnému stínění. Dosahujeme toho prostřednictvím vložených polovodivých vrstev, které jsou tvarovány společně s izolací. Tento integrovaný design eliminuje rozhraní, kde by se mohly tvořit dutiny. Níže uvedená tabulka uvádí kritické konstrukční parametry, které sledujeme během výroby.

Dodržováním přísnějších tolerancí a přísnějších testovacích limitů, než jsou průmyslové normy, naše továrna dodává konektory, které při zátěži fungují předvídatelně. Provádíme také rutinní rentgenové kontroly vzorků k ověření vnitřního zarovnání. Tato úroveň detailů zajišťuje, že když nainstalujete naše kabelové příslušenství, získáte součást, která byla ověřena nejen typovými testy, ale konzistentní kvalitou výroby. Výběr materiálů se vztahuje také na vodivé součásti: používáme vysoce vodivé slitiny mědi s postříbřením, abychom minimalizovali zahřívání a oxidaci. Kombinace špičkových materiálů a náročných konstrukčních parametrů vede ke konektoru, který si zachovává své bezpečnostní charakteristiky po celou dobu své životnosti, a to i při tepelných cyklech a poruchových podmínkách.

Jak naše továrna zajišťuje stálou kvalitu kabelového příslušenství?

Zajištění kvality je zakotveno v každém kroku výroby ve společnosti Taili Electric Co., Ltd. Naše továrna funguje v rámci certifikovaného systému ISO 9001, ale jdeme nad rámec pouhého dodržování. Věříme, že bezpečnost začíná předvídatelností a předvídatelnost je dosažena řízením procesů. Každá šarže suroviny je testována na pevnost v tahu, tažnost a dielektrické vlastnosti předtím, než vstoupí do fáze míchání. Během tvarování jsou parametry jako teplota, tlak a doba vytvrzování monitorovány v reálném čase. Pokud se některý parametr posune mimo validované okno, systém díl automaticky odmítne. Toto řízení s uzavřenou smyčkou zajišťuje, že každý konektor je identický s posledním, čímž se eliminuje variabilita, která může vést k poruchám na místě. Náš závazek ke kvalitě je důvodem, proč tolik společností a dodavatelů důvěřuje našemu kabelovému příslušenství pro jejich nejdůležitější infrastrukturu.

Mimo výrobní linku investujeme značné prostředky do rutinního testování. Každý oddělitelný konektor prochází před opuštěním naší továrny 100% zkouškou částečného vybití. Toto není ukázkový test – provádí se na každé jednotlivé jednotce. Ověřujeme také průchodnost stínění a mechanickou činnost západkového mechanismu. U variant s přerušením zátěže odebíráme vzorky a provádíme testy uzavření plné síly, abychom zajistili, že systém zhášení oblouku funguje tak, jak byl navržen. Následující seznam shrnuje klíčové kontroly kvality prováděné v naší továrně:

• Vstupní kontrola materiálu: ověření certifikace EPDM a směsi vodičů.
• Monitorování během procesu: SCADA řízení parametrů vstřikování v reálném čase.
• Testování 100% částečného vybití při 1,5x napětí fáze-zem.
• Rentgenová kontrola náhodných vzorků z každé výrobní šarže k detekci vnitřních dutin.
• Testování mechanické odolnosti: 50 cyklů spojování/odpojování bez snížení výkonu.
• Tepelné cykly: konektory vystavené 100 tepelným cyklům od -40 °C do +120 °C.

Tento přísný přístup znamená, že když naše produkty opustí továrnu, jsou připraveny na nejnáročnější prostředí. Zachováváme také sledovatelnost: každý konektor je označen jedinečným kódem šarže, který jej propojuje zpět s jeho výrobními záznamy. Pokud se někdy objeví otázka, můžeme vysledovat celou historii jeho výroby. Tato úroveň transparentnosti buduje důvěru a zajišťuje, že bezpečnost není jen tvrzení, ale ověřitelná skutečnost. Naši zákazníci vědí, že dostávají kabelové příslušenství podporované systémem navrženým tak, aby zachytil anomálie dříve, než se stanou problémy.

Shrnutí: Bezpečnostní hrana oddělitelných konektorů

Oddělitelné konektory jsou mnohem víc než jen jednoduchá spojovací zařízení; jsou to zkonstruované bezpečnostní bariéry v instalacích rozváděčů vysokého napětí. Od umožnění viditelných odpojení a začlenění kapacitních testovacích bodů až po zhášení oblouků a zachování integrity stínění, každý aspekt jejich konstrukce přispívá k bezpečnějšímu pracovnímu prostředí. Ve společnosti Taili Electric Co., Ltd. jsme věnovali své odborné znalosti zdokonalování těchto součástí, abychom zajistili, že naše kabelové příslušenství splňuje nejvyšší standardy spolehlivosti a ochrany. Kombinace pokročilých materiálů, precizní výroby a nekompromisní kontroly kvality vede k produktům, kterým můžete důvěřovat, že fungují, když na tom nejvíce záleží.

Zveme vás, abyste zažili rozdíl, který přináší skutečné inženýrství. Ať už modernizujete stávající rozvodnu nebo navrhujete novou distribuční síť, náš tým je připraven vás podpořit technickými specifikacemi a návodem k použití.Kontaktujte Taili Electric Co., Ltd. ještě dnesabychom prodiskutovali vaše potřeby v oblasti vysokonapěťových konektorů a zjistili, jak může naše továrna zajistit bezpečnost a výkon, které vaše projekty vyžadují. Dovolte nám, abychom vám pomohli vybudovat bezpečnější síť, jedno připojení po druhém.

Často kladené otázky (FAQ)
