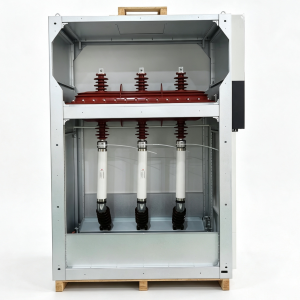

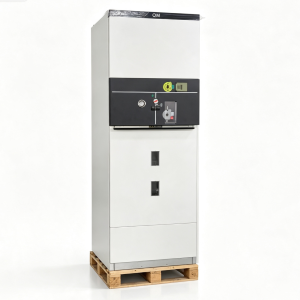

24KV poloizolovaný plynem izolovaný rozváděč (GIS)

Poloizolovaný rozváděč TaiLi Electric 24kV (dále jen „tento rozváděč“) je kompaktní kovový uzavřený rozváděč s izolací SF₆ určený pro rozvody vysokého napětí 24kV. Tento rozváděč je dimenzován na 24 kV, 630 A a 50/60 Hz a je

vyrobeno v přísném souladu s normami GB a IEC. Tento rozváděč je vhodný pro okružní hlavní jednotky, sekundární rozvodny, průmyslová zařízení, komerční budovy a projekty obnovitelné energie.

Klíčové vlastnosti

• Plně utěsněná nádrž z nerezové oceli – poloizolovaný rozváděč TaiLi Electric 24kV obsahuje kompletně utěsněnou nádrž z nerezové oceli vyrobenou z nerezových plechů o tloušťce 3–5 mm, svařených robotickými svařovacími stroji, aby byla zajištěna minimální deformace a vynikající plynotěsnost. Všechny živé části a spínací zařízení poloizolovaného rozváděče TaiLi Electric 24kV jsou uzavřeny v této nádrži, která je naplněna plynem SF₆ jako izolačním médiem a médiem pro zhášení oblouku. Tato konstrukce zajišťuje, že poloizolovaný rozváděč TaiLi Electric 24kV zůstane neovlivněn vnějšími podmínkami prostředí, jako je vlhkost, prach a kontaminace.
• Vysoká úroveň ochrany – Utěsněná nádrž poloizolovaného rozváděče TaiLi Electric 24kV dosahuje krytí IP67, což tomuto rozváděči umožňuje spolehlivý provoz i za podmínek dočasného ponoření do vody. Vnější kryt poloizolovaného rozváděče TaiLi Electric 24kV má krytí IP4X.
• Třípolohový vypínač zátěže – poloizolovaný rozváděč TaiLi Electric 24kV je vybaven třípolohovým vypínačem zátěže (zavřeno/otevřeno/uzemněno) přivařeným uvnitř nádrže z nerezové oceli naplněné SF₆. Spínací mechanismus poloizolovaného rozváděče TaiLi Electric 24kV se vyznačuje korozivzdornými materiály a samomaznými ložisky, které zajišťují nízkou provozní námahu, vysokou spolehlivost a prodlouženou životnost.
• Modulární a rozšiřitelný design – TaiLi Electric 24kV poloizolovaný rozváděč využívá modulární konfiguraci jednotek, která umožňuje flexibilní kombinaci a rozšíření bez nutnosti manipulace s plynem během montáže. Poloizolovaný rozváděč TaiLi Electric 24kV je k dispozici v pevné i rozšiřitelné konfiguraci a vyhovuje různým požadavkům na rozvodny pro kompaktní řešení rozváděčů.
• Komplexní mechanické blokování – poloizolovaný rozváděč TaiLi Electric 24kV obsahuje kompletní systém mechanického blokování s pěti prevencemi, který zabraňuje chybám při provozu a zajišťuje bezpečnost personálu.
• Smart-Ready – TaiLi Electric 24kV poloizolovaný rozváděč může být vybaven motorizovanými mechanismy, napěťovými transformátory a terminálovými jednotkami pro automatizaci distribuce, které umožňují vzdálené monitorování a ovládání.

Technické specifikace

Aplikace

Poloizolovaný rozváděč TaiLi Electric 24kV je široce používán v mnoha odvětvích energetického průmyslu:

• Jednotky okružní rozvodny – Jako základní součást 24kV okružních sítí pro městskou a venkovskou distribuci elektrické energie.
• Sekundární rozvodny – Pro kompaktní, bezúdržbová řešení rozváděčů v malých až středně velkých rozvodnách.
• Průmyslová zařízení – Distribuce energie v továrnách, dolech a výrobních závodech.
• Komerční budovy – Pro obchodní centra, nemocnice, sportoviště a výškové budovy.
• Infrastruktura – letiště, metro, železnice a tunely.
• Obnovitelná energie – větrné elektrárny a fotovoltaické elektrárny.
• Podlahové a podzemní rozvodny – Vhodné pro venkovní kryty nebo polopodzemní instalace.

FAQ

Q1: Jaká je typická míra úniku plynu SF₆ z tohoto rozváděče?

Odpověď: Roční míra úniku SF₆ poloizolovaného rozváděče TaiLi Electric 24kV je ≤0,1 %. Utěsněná nádrž je svařena robotickými svařovacími stroji, aby byla zajištěna vynikající plynotěsnost, a konstrukce zaručuje, že nedochází k úniku po dobu více než 30 let.

Q2: Co mám dělat, když tlak SF₆ klesne nebo je zjištěn únik plynu?

Odpověď: Pokud monitor hustoty SF₆ signalizuje nízký tlak nebo je spuštěn alarm, okamžitě zastavte provoz, identifikujte zdroj úniku, opravte místo úniku a naplňte rozváděč plynem SF₆ na specifikovaný tlak. Doporučují se pravidelné kontroly tlakoměru plynu a relé hustoty.

Q3: Vyžaduje tento rozváděč pravidelnou údržbu?

Odpověď: Ne. Poloizolovaný rozváděč TaiLi Electric 24kV je navržen jako bezúdržbový výrobek. Plně utěsněná nádrž z nerezové oceli zabraňuje kontaktu mezi izolačním plynem a vnějším prostředím, čímž odpadá nutnost pravidelných kontrol, odběru vzorků plynu nebo regenerace po celou dobu životnosti produktu.
