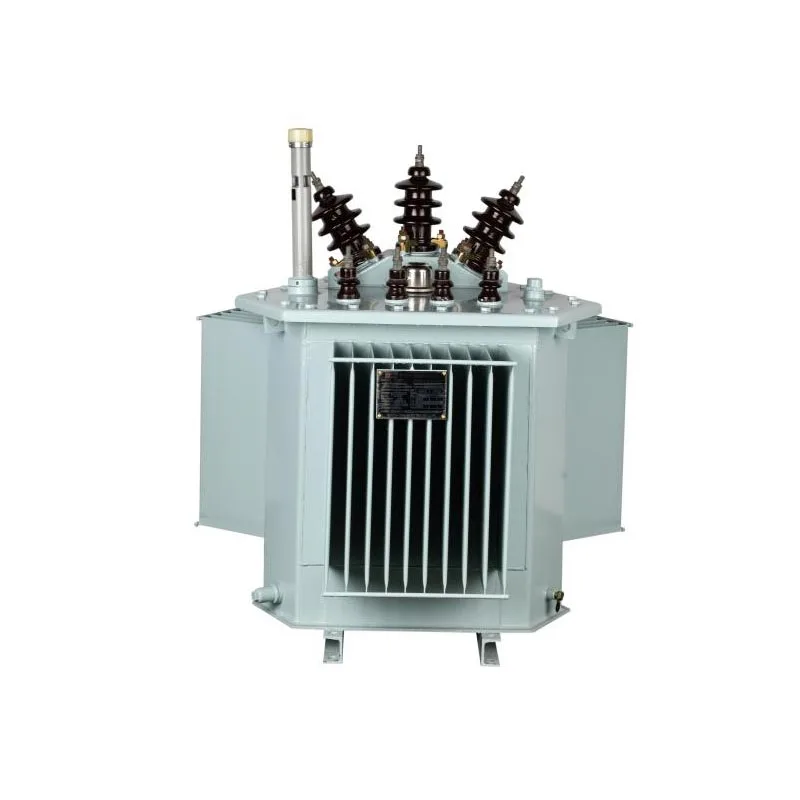

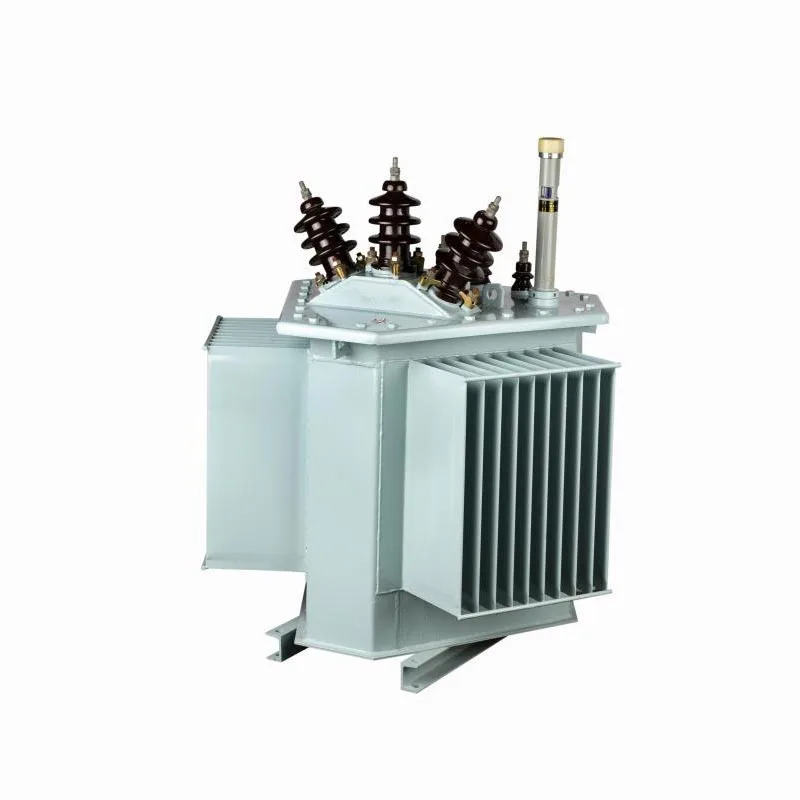

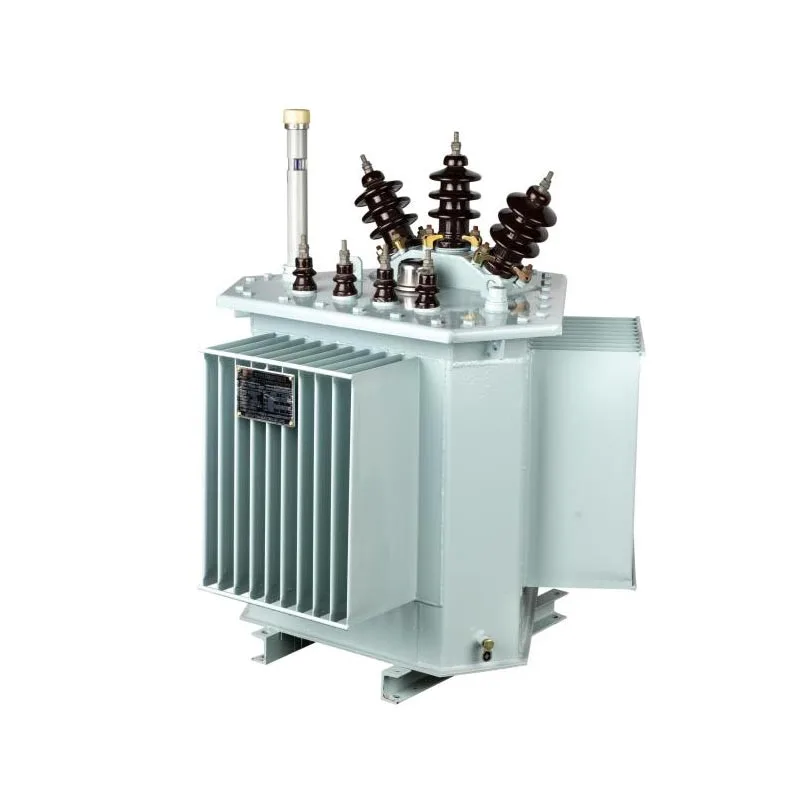

3D vinutý transformátor ponořený do oleje
Jako nejprofesionálnější dodavatel transformátorů je Taili's 3D Wound Core Oil-Immersed Transformer vysoce účinný a energeticky úsporný napájecí transformátor. Přijímá třífázovou trojrozměrnou symetrickou strukturu namísto tradiční rovinné struktury, zkracuje a symetrizuje konstrukci magnetického obvodu bez vzduchových mezer. To výrazně snižuje ztráty naprázdno, proud naprázdno a provozní hluk. Vyznačuje se úsporou energie, ochranou životního prostředí, kompaktní konstrukcí a silnou zkratovou odolností a je široce používán při renovacích městských a venkovských rozvodných sítí.
Jako jeden z předních výrobců transformátorů v Číně se TAILI vždy držela profesionálního řemesla, se věnuje poskytování vysoce kvalitních transformátorových produktů a komplexních podpůrných služeb globálním zákazníkům. to efektivně řeší různé problémy a problémy, kterým čelí zákazníci v oblasti energetických aplikací, a pomáhá jim zákazníci dosahují stabilního a efektivního provozu energetické soustavy.
Pracovní podmínka:
Nadmořská výška: nepřesahuje 1000 m
Teplota: -40℃~40℃
Standardní specifikace:
1. Normy: EN/IEC60076, ANSI/IEEE-C57.12
2. Primární napětí: do 36kV
3. Sekundární napětí: 0,4kV
4. Jmenovitý výkon: ≤2500 kVA
5. Frekvence: 50/60 Hz
6. Typy chlazení: ONAN/ONAF
7. Materiál vinutí: měď/hliník
8. Možnosti instalace: Montáž na sloup (≤630 kVA) / Montáž na podložku
Hlavní výhody 3D vinutého jádrového transformátoru ponořeného do oleje:
● Úspora energie a účinnost: Magnetický obvod je zcela symetrický, bez tradičních švů laminované plechy, což má za následek výrazné snížení magnetického odporu. Ztráta naprázdno a proud naprázdno jsou přibližně o 20 % - 40 % nižší než u tradičních vrstvených železných jader.
● Nízká hlučnost: Železné jádro je pevná a kompaktní jednotka bez magnetického roztahovacího hluku ve švech, a trojúhelníková struktura je stabilní, s malými vibracemi. Provozní hluk lze snížit o 10 - 20 decibely.
● Silná odolnost proti zkratu: Trojúhelníková trojrozměrná struktura je mechanicky velmi stabilní. Tři sloupce jádra se vzájemně podpírají a účinně odolávají obrovské elektrodynamické síle generované zkratem aktuální.
● Úspora materiálu: Železné jádro je lehké, spotřebuje méně materiálu a vzhledem ke své kompaktní velikosti i množství transformátorový olej je také odpovídajícím způsobem snížen.
Hlavní scénáře aplikace:
● Přenos a distribuce energie v městských a venkovských energetických sítích.
● Důležitá místa, jako jsou výškové budovy, obchodní centra a letiště.
● Kombinované transformátory, prefabrikované rozvodny.
Srovnání s tradičními olejovými transformátory:
| Charakteristika | 3D vinutý transformátor ponořený do oleje | tradiční olejový transformátor (jádro vinuté do plechu) |
| Struktura jádra | Kulové trojúhelníkové jádro cívky, bez švů. | Plochý laminovaný typ, se švy |
| Ztráta naprázdno | Extrémně nízká (snížená o 20 % - 40 %) | Relativně vysoká |
| Provozní hluk | Extrémně nízká (přibližně 40 - 50 dB) | Vyšší (přibližně 55 - 65 dB) |
| Schopnost ochrany proti zkratu | Lepší | Dobrý |
| Materiály a objem | Šetří materiály a má kompaktní strukturu. | Relativně více spotřebního materiálu a větších rozměrů |
| Výrobní náklady | Vyšší (Proces je složitější.) | Spodní |
| Dlouhodobý ekonomický charakter | Vynikající (výrazné úspory na účtech za elektřinu) | Obvykle |
Výroba:
Surovina

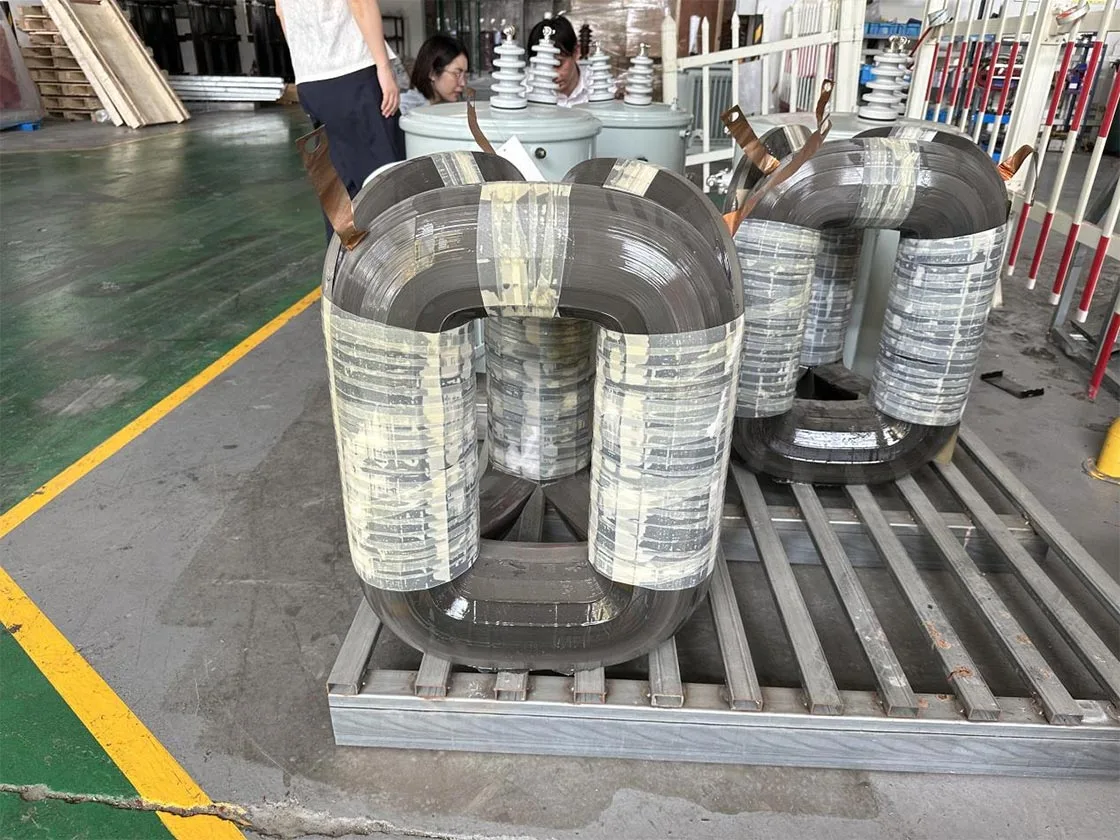

Navíjení
Vakuové sušení a vakuové plnění olejem (2 v 1)
Detektor úniku
Uveďte prosím následující informace a my vám budeme moci nabídnout lepší služby.
| Scénáře aplikace produktu | |
| Technické parametry produktu |
